Einige Bilder vom geöffneten VECTREX


Zurück

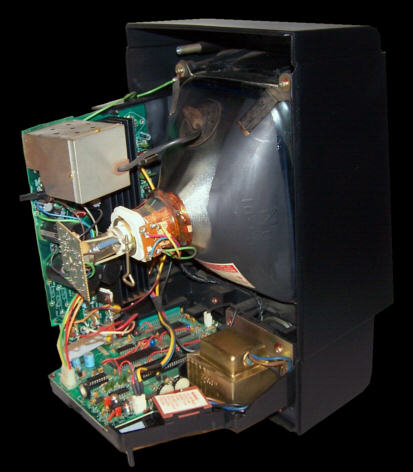

Der geöffnete VECTREX
So sieht er also von innen aus.

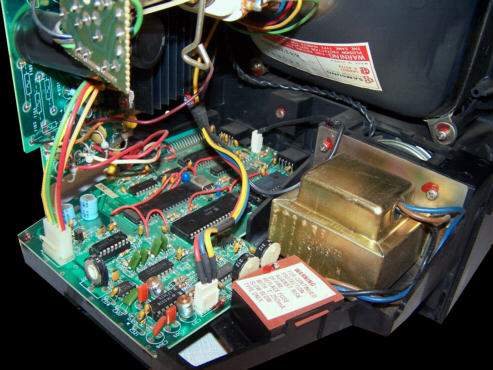

Die untere Platine. Mit einigen Micro-Chips.
Das gelbe ist nicht vom Ei, sondern das Nezteil.

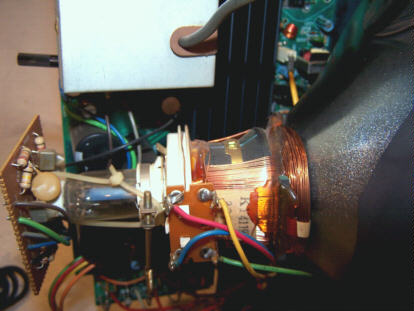

Die Bildröhre

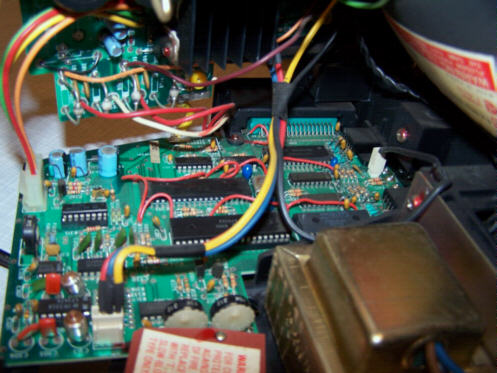

Hier die untere Platine.
Am unteren Bild zu sehen ist eine Einstellschraube.
Sie ist dafür da um das Bild des Spieles noch oben bzw.
nach unten zu korrigieren. Oder Grafik-Fehler zu beheben.

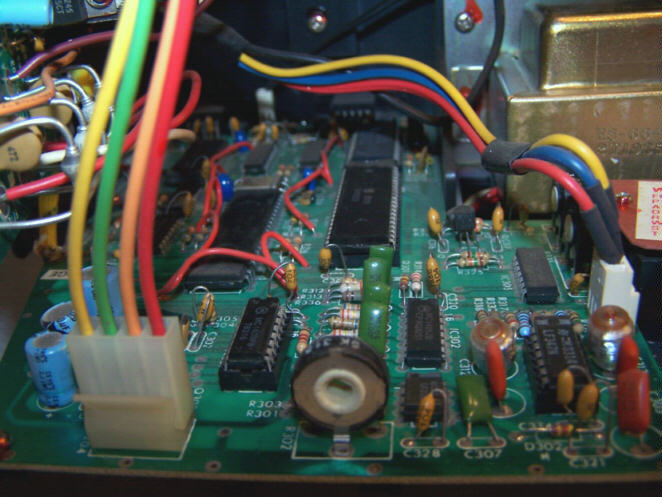

Untere Platine von der Seite.
Auch hier sieht man zwei Einstellschrauben.
Sie sind für die Korrektur des Bildes links -  rechts da.
Man kann den Vectrostrahl somit justieren, falls mal das
Spiel nicht korrekt wieder gegeben wird.




Ein geöffneter Joystick von der Unterseite.
Zum öffnen des Joysticks sind auf der Vorderseite
(dort wo die Knöpfen und der Hebel ist)
5 Kreuzschlitzschrauben angebracht. An jeder Ecke einer, und
rechts vom Kabel ca. 1 cm noch eine weitere Schraube.
Ein Tip von mir, falls mal ein Taster mit mehr funktioniert.
Ein Kontaktspray Speziell für Elektronik hilft hier
wahre Wunder! Oder die Platine abschrauben und die
Kontakte reinigen.
